GPS8-2,對射式光電傳感器
產品概述
紅外光源GS系列管發出高頻光脈沖,射出一束平行光，由紅外光敏接收管接收,經過信號放大器,轉變成電脈沖信號。當光路上有帶材遮擋時，光信號的強弱便發生變化，這個變化經同步介調和放大后再轉變成標準模擬信號輸出。
主要性能
調試說明
光電傳感器方便地卡裝在一根Φ25毫米的軸上。調試時，首先固定好一個傳感器的位置，然后接通光電傳感器的電源，調整GS管的位置，直至傳感器上8個發光管全部點亮為止。用一塊紙片遮擋光電傳感器，如果發光管全部熄滅，說明光電傳感器正常，當傳感器和系統連成閉環而處于自動糾偏狀態時，光電傳感器后面的發光管應有一半左右點亮。
光電傳感器出廠時已經調整好，用戶切勿隨意拆卸，特別是光路部分，出廠時已用樹指密封以防止水氣塵埃等侵入，一旦拆卸必遭破壞。

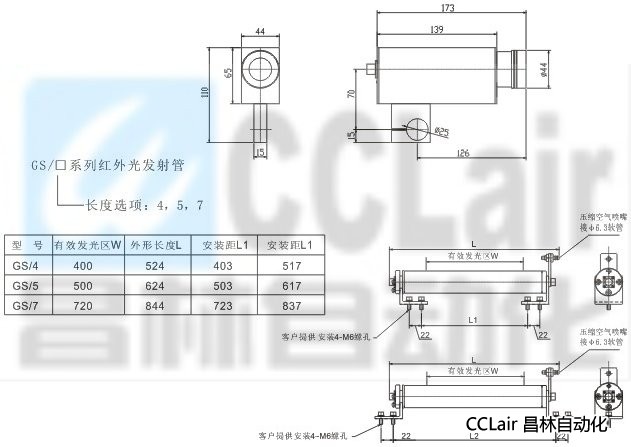

外型尺寸
GPS8-2光電傳感器

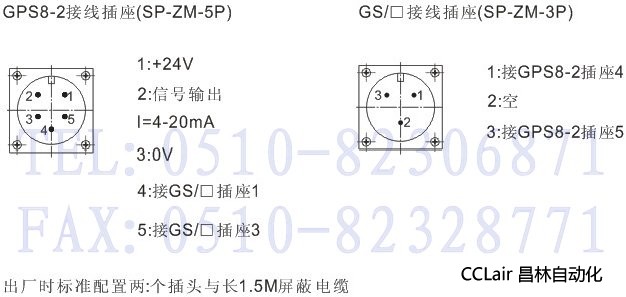

插座接線圖
產品概述
紅外光源GS系列管發出高頻光脈沖,射出一束平行光，由紅外光敏接收管接收,經過信號放大器,轉變成電脈沖信號。當光路上有帶材遮擋時，光信號的強弱便發生變化，這個變化經同步介調和放大后再轉變成標準模擬信號輸出。
主要性能
| 頻率響應： | ≥100Hz |
| 標準檢測距離： | 1M（最大2M，＞1M需訂購） |
| 輸出信號： | 4～20mA |
| 使用環境溫度： | -20℃～45℃ |
| 負載阻抗： | 250Ω |
| 工作電源： | DC24V（100～350mA視GS管長度定） |
調試說明
光電傳感器方便地卡裝在一根Φ25毫米的軸上。調試時，首先固定好一個傳感器的位置，然后接通光電傳感器的電源，調整GS管的位置，直至傳感器上8個發光管全部點亮為止。用一塊紙片遮擋光電傳感器，如果發光管全部熄滅，說明光電傳感器正常，當傳感器和系統連成閉環而處于自動糾偏狀態時，光電傳感器后面的發光管應有一半左右點亮。
光電傳感器出廠時已經調整好，用戶切勿隨意拆卸，特別是光路部分，出廠時已用樹指密封以防止水氣塵埃等侵入，一旦拆卸必遭破壞。
外型尺寸
GPS8-2光電傳感器
插座接線圖
