詳細說明
SKA2-060,SKA2-061,SKA2-070,SKA2-071,SKA5161-OKC,水環式真空泵
SKA5110-OKC,SKA5111-OKC,SKA5121-OKC,SKA5131-OKC,
產品簡介：
SKA型水環式真空泵（簡稱：SKA真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力最大至0.26mbar（絕壓）。
SKA型水環真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
工作原理：

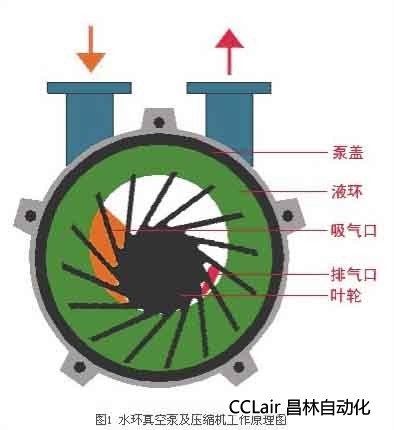

SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。
當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求
結構及特點：
△ 機泵同軸式直聯設計，節省空間，易于安裝。
△ 采用機械密封作為標準配置，消除了泄露，維護簡便。
△ 運行平穩，噪音可低至62分貝
△ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
△ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。
使用范圍：
SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。

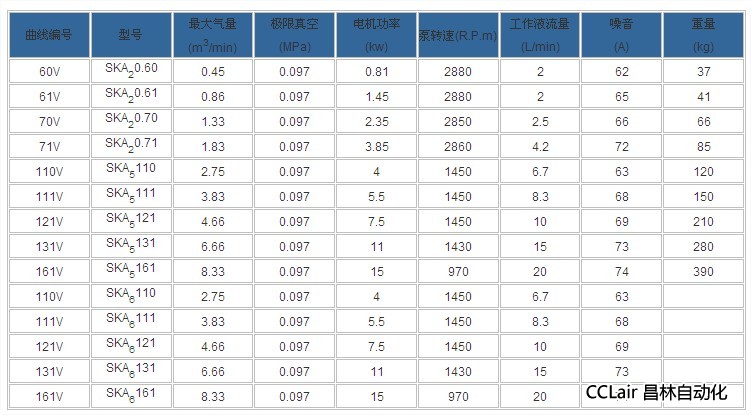

性能參數：
注：1、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
2、性能允許偏差±10%
安裝尺寸圖：

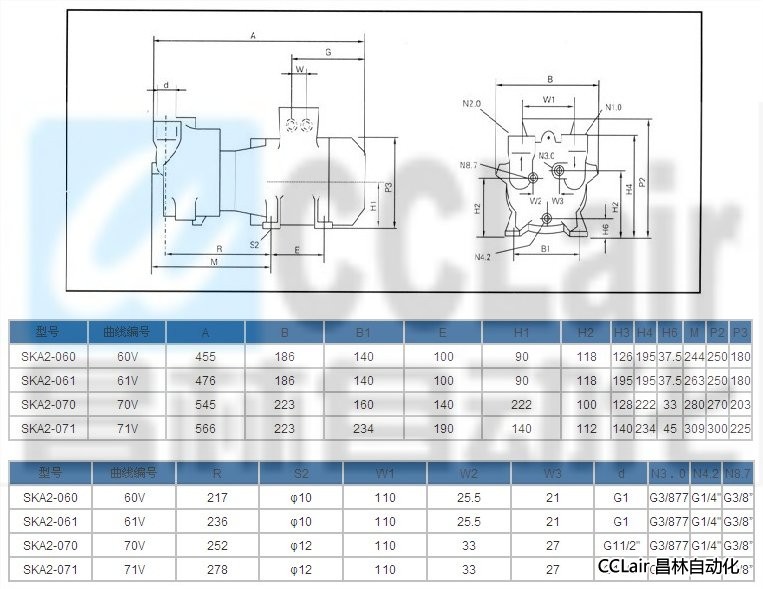

SKA2外形尺寸圖（單位：mm）：

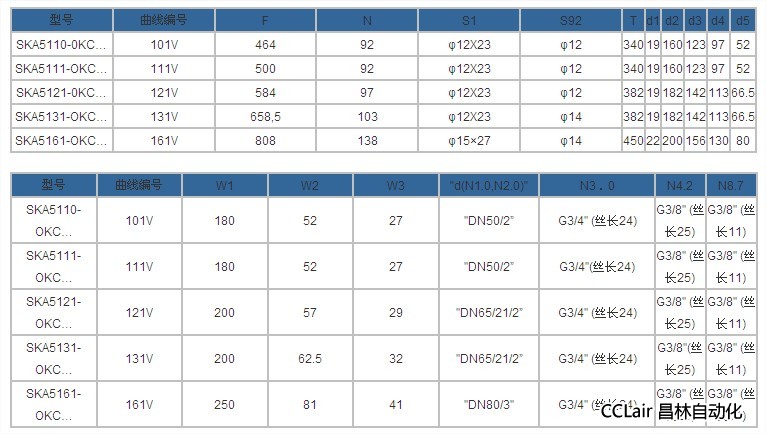

SKA5外形尺寸圖（單位：mm）：
SKA5110-OKC,SKA5111-OKC,SKA5121-OKC,SKA5131-OKC,
產品簡介：
SKA型水環式真空泵（簡稱：SKA真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力最大至0.26mbar（絕壓）。
SKA型水環真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
工作原理：
SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。
當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求
結構及特點：
△ 機泵同軸式直聯設計，節省空間，易于安裝。
△ 采用機械密封作為標準配置，消除了泄露，維護簡便。
△ 運行平穩，噪音可低至62分貝
△ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
△ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。
使用范圍：
SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。
性能參數：
注：1、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
2、性能允許偏差±10%
安裝尺寸圖：
SKA2外形尺寸圖（單位：mm）：
SKA5外形尺寸圖（單位：mm）：
