DQSW2-1AT,DQSW2-2BT,DQSW2-3GT,DQSW2-4CT,DQSW2-2AT,DQSW2-3BT,DQSW2-4GT-DN50,氣動雙位蝶閥

點擊圖片查看原圖

產品：	瀏覽次數：659DQSW2-1AT,DQSW2-2BT,DQSW2-3GT,DQSW2-4CT,DQSW2-2AT,DQSW2-3BT,DQSW2-4GT-DN50,氣動雙位蝶閥
型號：	DQSW2-1AT,DQSW2-2BT,DQSW2-3GT,DQSW2-4CT,DQSW2-2AT,DQSW2-3BT,DQSW2-4GT-DN50,氣動雙位蝶閥
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2014-11-05 08:35
	詢價

詳細信息

DQSW2-1AT,DQSW2-2BT,DQSW2-3GT,DQSW2-4CT,DQSW2-2AT,DQSW2-3BT,DQSW2-4GT-DN50,氣動雙位蝶閥

氣動雙位蝶閥是采用活塞式執行機構實現閥門開關及開度大小,適用于冶金、石油、化工及鍋爐行業，在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構。

氣動雙位蝶閥尤其適用大口徑、大流量、低壓差的場合，它不僅具有常規氣動蝶閥的優點，而且還有以下獨有的特點：

1、閥門開度可在0—35°、35°—90°兩段范圍內分別任意可調，兩段開度互不干涉，且調節簡便，顯示直觀。

2、閥門定位精度高，重復性好，而且不受氣源壓力波動的影響，控制氣源壓力可在規定范圍內任意選擇。

3、與氣動薄膜蝶閥相比，本閥還具有控制系統簡單，配套件少，且結構緊湊、重量輕等特點，故整套系統價格便宜，是作為替代氣動薄膜蝶閥理想執行器。

二、DQSW2氣動雙位蝶閥結構及原理

氣動雙位蝶閥由氣動執行機構和蝶閥兩部分組成。

氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。

蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。

在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。

三、DQSW2氣動雙位蝶閥主要技術參數

見表（一）

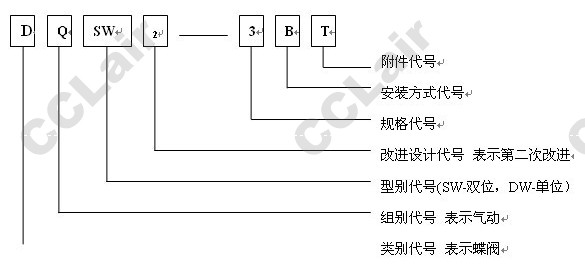

四、氣動蝶閥規格及其表示方法

附件代號

安裝方式代號

規格代號

改進設計代號表示第二次改進

型別代號(SW-雙位，DW-單位）

組別代號表示氣動

類別代號表示蝶閥

1、規格代號

蝶閥規格					—1	—2	—3	—4	—5
公稱通徑（DN）	50	65	80	125	100	150	175	200	250

2、安裝方式及附件代號

A — 表示垂直安裝方式 B — 表示水平安裝方式 T — 表示附帶氣源三聯件

G — 表示帶散熱器 C — 表示高溫型支架與閥體間加撐桿

（400℃加100mm 500℃加200mm）

3、標記示例

DQSW2 — 3BT表示經第二次改進的、帶氣源三聯件的、通徑為￠175的、水平安裝的氣動雙位蝶閥。

公稱通徑（DN）	50mm	65mm	80mm	100mm	125mm	150mm	175mm	200mm	250mm	300mm	350mm
工作壓力	0.1Mpa
控制壓力	0.25~0.6 Mpa
工作介質	氣
環境溫度	－5℃~＋50℃
開度調節 范圍	0 ~ 35°、35°~ 90°
電源條件	AC220V 50HZ
閥體厚度（B）	46	46	46	46	46	46	46 （DQSW型為60）		46	46	46
連接法蘭螺孔（0.6Mpa級）	4孔φ14 φ110	4孔φ18φ130	4孔φ18 φ150	4孔φ18 φ170	8孔φ18 φ200	8孔φ18 φ225	8孔φ18 φ255	8孔φ18 φ280	12孔φ18 φ335	12孔φ19 φ395	12孔φ19 φ450
外形尺寸（LHF）	390×270×143	412×270×143			426×340×143	504×369×143	540×382×143	540×382×143	488×481×150	616×586×165	641×636×165
