點擊圖片查看原圖產品概述
GA49H脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。
1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
3、GA49H脈沖式安全閥上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。
安裝說明
1、GA49H脈沖式安全閥應與A49H-4型主安全閥配套使用。
2、脈沖式安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
3、脈沖式安全閥安裝之前，應將管路沖洗干凈。
4、脈沖式安全閥引出管與主安全閥的入口管之間應保持一定較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。

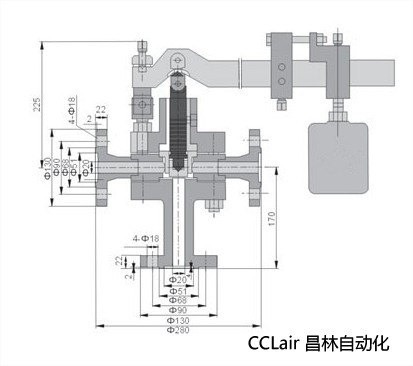

主要外形及連接尺寸
|
型號型號
|
公稱通徑
|
連接尺寸
|
|||||||||
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
DN"
|
D"
|
||
|
GA49H-PW466.7V
|
20
|
280
|
170
|
225
|
130
|
90
|
35
|
28
|
4-23
|
20
|
28
|
|
GA49H-PW5410V
|
20
|
280
|
170
|
225
|
130
|
90
|
35
|
28
|
4-23
|
20
|
28
|
|
GA49H-PW5410.5V
|
20
|
280
|
170
|
225
|
130
|
90
|
35
|
28
|
4-23
|
20
|
28
|
