1. 產品概述

CFZ系列吹風裝置，是一種低噪聲節能型產品，專用于大中型變壓器的散熱器冷卻系統。它是依據中華人民共和國專業標準ZBK22002-88《變壓器冷卻風扇用三相異步電動機技術條件》、JB/T9642-1999《變壓器風扇》與企業標準Q/CED03-2000《CFZ系列吹風裝置》等標準設計制造的，具有噪聲低，性能穩定，效率高，運行可靠，壽命長等特點，尤其是CFZ4 、CFZ5系列系列新產品，不僅上述指標高，而且還具有結構輕巧美觀，高可靠性等特點，CFZ4、CFZ5系列吹風裝置是目前國內較為先進的低噪聲變壓器散熱冷卻專用吹風裝置。

吹風裝置配套風扇選用的是DBF系列低噪聲變壓器風扇，電機采用“九五”國家級科技成果推廣項目異步電動機多目標優化設計軟件系統設計的專用電機，葉輪采用低噪聲葉型，有鉚接葉輪，動葉可調壓鑄鋁葉輪和翼形一體葉輪，采用了多項防護和低噪聲專利技術，采用進口低噪聲軸承，防護分級IP55，適用于戶外使用。，

該系列產品規格品種齊全，覆蓋φ350～φ1200風扇直徑，流量3100m3/h～18500 m3/h，全壓30Pa～230Pa，噪聲50dB（A）～75 dB（A）各種規格產品，廣泛適用于變壓器散熱器、冷卻器的配套使用。

BFK系列變壓器風扇是我公司根據用戶的需求開發設計的系列變壓器風扇。該系列變壓器風扇電機采用低噪聲電機；導風筒采用網筐式結構，從而使該系列產品具有重量輕、噪聲低的特點.

2. 型號說明

2.1 型號含義

2.2 代號含義

3. 環境條件

3.1 周圍空氣溫度：-40℃～75℃。

3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。

3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。

3.4 太陽輻射最大強度：0.98Kw/m2。

3.5 最大降雨強度：50mm/10min.

3.6 砂塵、冰、雪、霜、露：有。

3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。

3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

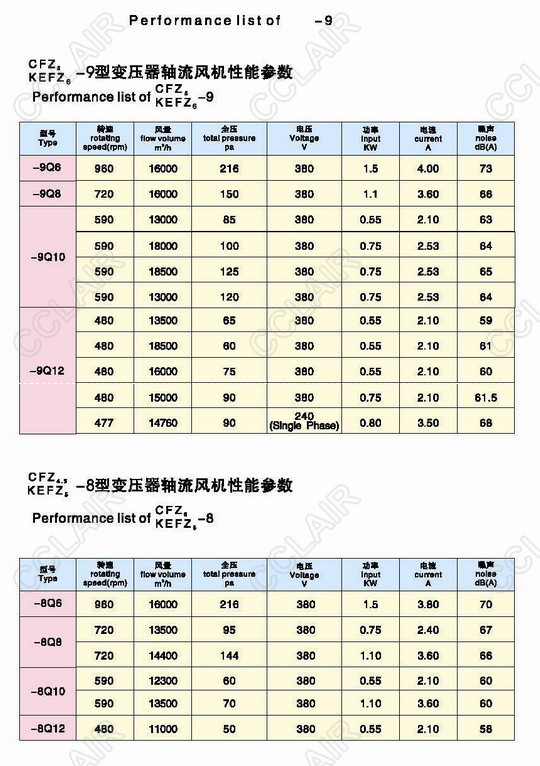

4. 產品型號與技術參數(見附表一)

5. 安裝 使用 維護說明

5.1外形及安裝尺寸（見附表二與附圖）

5.2 安裝

5.2.1 安裝前外觀檢查：緊固件是否松動，葉片是否變形，撥動是否旋轉順暢，檢查出線端標志字母U、V、W相序與電源相序是否對應。若發現異常應進行校正處理。

5.2.2 用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。

5.2.3 按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。

5.2.4 整機接通電源試運行，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。

5.3 維護

5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。

5.3.2 初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異?，F(xiàn)象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。

5.3.3 停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。

5.3.4 停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。

5.3.5 拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V，時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V，時間為1min。如無故障則重新組裝，并要加注新潤滑脂。

5.3.6 定期補充潤滑脂：全密封軸承在5年內可不必更換潤滑脂，非全密封軸承注油前應將油杯清理干凈；該產品采用的是鋰基潤滑脂，不得隨意更換其它潤滑脂；用油槍向油杯中注入潤滑油，添加量約為軸承空間的2/3左右，正常使用時2～3年加入一次即可。

常見故障及處理方法

6. 運輸 儲存

6.1 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。

6.2 在運輸過程中應避免沖擊性劇烈振動，以防止破損。

6.3 儲存地點保持通風、干燥、清潔，無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。

6.4 若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。

7. 訂貨說明

7.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。

7.2訂購配件時請說明整機型號與配件名稱及規格。

7.3本說明書技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。

7.4如有特殊要求，經雙方協議后，可供應特殊規格型號產品。
